ALFA LAVAL Воздушные теплообменники (драйкулеры, охладители)
Сухие воздухоохладители и конденсаторы с воздушным охлаждением

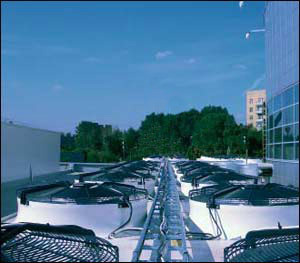

Конденсаторы с воздушным охлаждением и сухие воздухоохладители Альфа Лаваль изготавливаются с перекрестным оребрением медных трубок и инновационной конструкцией гофрированных алюминиевых ребер, благодаря чему достигается компактность и повышение производительности. Они выпускаются с трубками в исполнении как из меди, так и из нержавеющей стали (для применения аммиака в качестве хладагента). Сухие охладители Альфа Лаваль используются, как правило, для охлаждения воды, рассолов, масла и охлаждающих сред. Они широко применяются в системах кондиционирования воздуха и системах охлаждения с промежуточным холодоносителем во вторичном контуре, а также в системах естественного охлаждения, используемых в перерабатывающих отраслях промышленности и в силовых установках с улучшенной системой утилизации теплоты. Сухие воздухоохладители являются прекрасной альтернативой традиционным градирням.
Благодаря использованию воды в замкнутом контуре и неиспользованию дополнительного забора воды отсутствует риск размножения бактерий легионелла. Потребление энергии, как правило, также оказывается ниже. Все сухие воздухоохладители Альфа Лаваль легко интегрируются с пластинчатыми теплообменниками Альфа Лаваль с жидкостным охлаждением. В системах естественного охлаждения, рекомендуется использование разборных или паяных моделей.

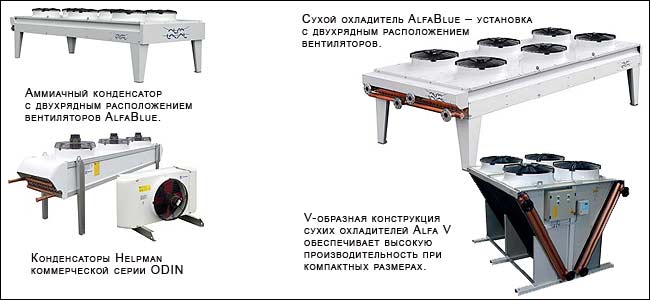

Конденсаторы с воздушным охлаждением и сухие охладители компании Альфа Лаваль выпускаются в трех базовых конфигурациях, представленных установками с однорядным и двухрядным расположением вентиляторов и V-образной конструкцией. Они предназначены для эксплуатации в тяжелых условиях в диапазоне температур от –30 °C до +50 °C. Оснащение аппаратов гладкими медными трубками обеспечивает минимизацию перепада давления. Благодаря применению двигателей вентиляторов стандарта EC с регулируемой скоростью вращения обеспечиваются низкие уровни шума и энергопотребления.
Основные преимущества:
Воздушные охладители
SOLAR Жидкостные охладители (G) и конденсаторы (L)
Жидкостные охладители и конденсаторы SOLAR с воздушным охлаждением, предназначенные для наружного применения, используются в торговле, промышленности и для кондиционирования воздуха. Благодаря различным вариантам моделей по уровню шума SOLAR применимы и в самых жестких условиях окружающей среды.
Свойства оборудования
- 38 размеров, производительность по стандарту Eurovent Rating Standard 7/C/002 and 7/C/003:
- Диапазон номинальной мощности для жидкостных охладителей 37.... 1650 kW (вода EN 1048)
- Диапазон номинальной мощности для конденсаторов 40...1830 kW (R404A/ -t1 15 K, EN 327)
- Конструкция корпуса выполнена согласно директиве PED 97/23/EC.
- Два размера вентиляторов и пять различных скоростей вращения для достижения необходимого уровня шума.
- Стандартные высокопродуктивные IEC моторы дают гарантию, что запасные части всегда будут доступны во всем мире.
- Два варианта монтажа: H=горизонтальный, поток воздуха наверх и V=вертикальный, поток воздуха горизонтально.
- Новая, улучшенная конструкция. Теплообменный блок закреплен плавающе так, чтобы компенсировать напряжение, возникающее от изменений температуры.
- Две совершенные системы для управления вентиляторами: бесступенчатый преобразователь частоты (SVC) или ступенчатый Step Control (SC). Секции вентилятора индивидуально разделены так, чтобы каждый вентилятор можно контролировать отдельно.
- С помощью системы водяных форсунок производительность теплообмена можно значительно увеличить во время коротких пиков нагрyзки.
- Все оборудование соответствует международным стандартам ISO9001: 2000 системы качества.
- Регулируемая высота блока.
- На ребрах теплообменного блока нет собирающих иней и грязь режущих кромок ( турбуляторов).
- Выбор оборудования и назначение размеров с помощью вычислительной программы выбора Polar Power
Технические данные
- Блок теплообмена изготовлен из медных труб и алюминиевых пластинок. Стандартный шаг пластинок 2,3 мм. Также имеются в ассортименте и другие варианты материалов для пластинок.
- Корпус сделан из горячеоцинкованной стали.
- Блок теплообмена может быть разделен на несколько контуров охлаждения или оснащен секцией недогревания в соотношении с делениями. Блок теплообмена жидкостного охладителя оснащен спускными и сливными потрубками, но в стандартных моделях блок полностью не опорожняется.
- Стоит позаботиться о морозостойкости раствора для жидкостного охлаждения с учетом эксплутационных условий. Так же удостоверьтесь, что жидкость подходит для строительных материалов теплообменника. Всегда следуйте за рекомендациям и инструкциями блока теплообмена жидкостного охладителя/ производителя холодильных установок.
- Вместе с оборудованием поставляется инструкция по монтажу и обслуживанию.
Вентиляторы
Все вентиляторы оснащены короткозамкнутыми электродвигателями в соответствии с нормой IEC. Моторы оснащены осевыми уплотнителями и отверстиями для конденсации.
При подключении к другим сетям и для выбора допустимых температур, пожалуйста обратитесь в Fincoil для выбора специального оборудования. Если требуется, можно поставить моторы, оснащенные переключателем перегрузки типа Klixon- рекомендации по выбору оборудования-THC.
Большинство вентиляторов может поставляться с моторами (EX) по специальным заказам. В таблицах технических параметров потребляемая мощность вентилятора дана при температуре +20oC . Максимальный ток двигателя приведен для температуры –30oC, для расчета защиты от перегрузок. Электроток при других температурах линейно меняется по отношению к плотности воздуха. Значения тока и мощности могут быть разными в зависимости от различий в типах двигателей , в связи с чем в защите от перегрузки должен быть предусмотрен резерв ± 20oC. Для поддержки долговечности вентиляторов, все вентиляторы необходимо запускать, как минимум на три-четыре часа один раз в месяц.
SOLAR CA
Производительность
Производительность, поток воздуха, уровни силы звука и потеря давления жидкости (жидкостный охладитель), указанные в программе выбора Polar Power, а также в данной инструкции, даны по стандарту сертификации Eurovent Certify All1 измерены в соответствии со стандартами EN1048 and EN327 и проверены в независимых лабораториях.
Номинальные производительности конденсаторов установлены при использовании хладагента R404A, при температуре конденсации +40oC и температуре поступающего воздуха +25oC.
Номинальные производительности жидкостных охладителей установлены при температуре воды +40/35?C, и температуре поступющего воздуха +25oC, а также при температуре поступающего воздуха +27 при добавке 40% этиленгликоля, при температуре +42/36oC.
Производительность оборудования установлена на уровне моря и при нормальном давлениии.
